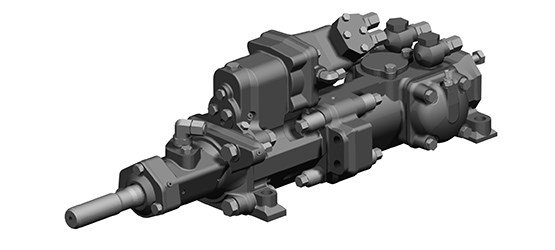

HL710S 鑿巖機
山特維克 HL710S 是一款液壓式頂錘鑿巖機,專為 DL2710 和 DL2720 地下長孔鉆孔而設計。 它能鉆探最深 38 米的直徑為 54 - 89 毫米的孔,并可使用 T35、T38、T45、T51 MF 連桿或 65 毫米管桿。
山特維克 HL710S 液壓式鑿巖機旨在確保實現較高的鉆探能力、易于維護性和較低的操作成本。 此款鑿巖機的構造基于主體模塊與四個短的側面螺栓,從而確保實現最少的接合面和較大的接觸表面。 沖擊模塊的設計很簡單,僅包含兩個活動部件 - 活塞及其周圍的分配器套筒,并且活動部件未與鑿巖機機身模塊接觸。
提供了兩個旋轉電機變體以滿足不同的鉆孔直徑和巖層的轉矩和 RPM 要求。 選裝的動力分離機用于手動打開鑿巖鉆具接頭,并且 HL710S 的設計涉及了多項專利。
鉆孔直徑范圍 | 54 - 89 毫米 |
動功率 | 20 千瓦 |
沖擊速率 | 52 赫茲 |
工作壓力 | 最多 190 巴 |
旋轉馬達類型 | OMT200/250 |
穩定器 | 套筒類型 |
鉆柄長度 | 600 毫米 |
螺紋 | 連桿(毫米) | 孔(毫米) |
T35 | 39 | 54 - 57 |
T38 | 39 | 64 |
T45 | 46 | 76 |
T45 | 65(管) | 76 - 89 |
T51 | 52 | 89 |
